一、应用场合：广泛应用住宅小区、村庄、村镇、办公楼、商场、宾馆、饭店、疗养院、机关、学校、部队、医院、高速公路、铁路、工厂、矿山、旅游景区等生活污水和与之类似的屠宰、水产品加工、食品等中小型规模工业有机废水的处理和回用。经该设备处理的污水，水质达到国家污水处理综合排放标准一级B标准。

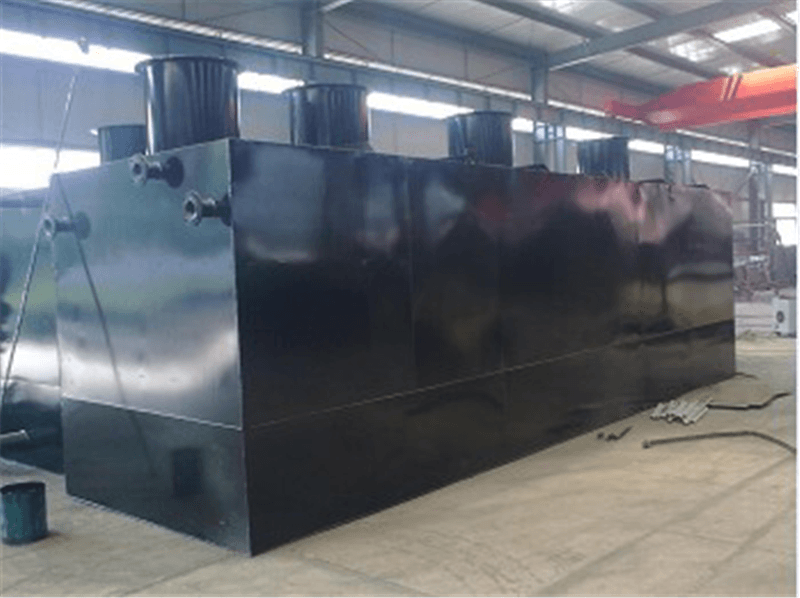

二、设备原理：一体化污水处理设备是将一沉池、I、II级接触氧化池、二沉池、污泥池集中一体的设备，并在I、II级接触氧化池中进行鼓风曝气，使接触氧化法和活性污泥法有效的结合起来，同时具备两者的优点，并克服两者的缺点，使污水处理水平进一步提高。

流程如下：

格栅→调节池→A级生物池→O级生物池→二沉池

三、优点与不足

1、抗冲击负荷的能力强，接触氧化法的平均停留时间在6小时以上。

2、具有脱氮除磷能力，并可以通过调节设备的构造，达到处理工业废水，生活污水，城市污水的能力。；

3、接触氧化池内的填料多为组合软填料，质轻、高强、物理化学性质稳定，比表面积大，生物膜附着能力强，污水与生物膜的接触效率高。

4、接触氧化池内采用曝气器进行鼓风曝气，使纤维束不断漂动，曝气均匀，微生物生长成熟，具有活性污泥法的特征。

5、出水水质稳定，污泥产量少并易于处理。

6、潜水泵中可设于设备之中，减少工程投资。

7、设备可设于地面上，也可埋于地下。埋于地下时，上部覆上可用于绿化，厂区占地面积少，地面构筑物少。

8、易于完成自动控制，管理操作简单。

9、设备可以连接在汽车上做成移动式一体化污水处理设备。

10、不利于维修，设备出现故障后，不方便检修与更换。这通常是业主最烦恼的。

11、需要埋入较深，并做保温处理。

12、由于设备的局限性，该设备只能用在废水量比较小的项目中。

四、工艺说明

   污水由排水系统收集后，进入污水处理站的格栅井，去除颗粒杂物后，进入调节池，进行均质均量，再经液位控制仪传递信号，由提升泵送至A级生物接触氧化池，进行酸化水解和硝化反硝化，降低有机物浓度，去除部分氨氮，然后入流O级生物接触氧化池进行好氧生化反应，在此绝大部分有机污染物通过生物氧化、吸附得以降解，出水自流至二沉池进行固液分离后，沉淀池上清液流入消毒池，经投加二氧化氯接触溶解，杀灭水中有害菌种后进入机械过滤器后达标外排。

由格栅截留下的杂物定期装入小车倾倒至垃圾场，二沉池中的污泥部分回流至调节池，另一部分污泥至污泥池进行污泥消化后定期抽吸外运，污泥池上清液回流至调节池再处理。

五、工艺设施

（1）格栅井

设置目的：在污水进入调节池前设置一道格栅，用以去除污水中的软性缠绕物、较大固颗粒杂物及飘浮物，从而保护后续工作水泵使用寿命并降低系统处理工作负荷。

设置特点：格栅井设置钢筋砼结构，格栅采用手动框式。

（2）调节池

设置目的：污水经格栅处理后进入调节池进行水量、水质的调节均化，保证后续生化处理系统水量、水质的均衡、稳定、又对污水中有机物起到一定的降解功效，提高整个系统的抗冲击性能和处理效果。

设计特点：调节池设计为钢筋砼结构。

（3）调节池提升水泵

设置目的：调节池内设置潜污泵，经均量，均质的污水提升至后级处理。

设计特点：液位控制，水泵采用无堵塞撕裂杂物泵。

（4）A级生物处理池（缺氧池）

设置目的：将污水进一步混合，充分利用池内高效生物弹性填料作为细菌载体，靠兼氧微生物将污水中难溶解有机物转化为可溶解性有机物，将大分子有机物水解成小分子有机物，以利于后道O级生物处理池进一步氧化分解，同时通过回流的硝炭氮在硝化菌的作用下，可进行部分硝化和反硝化，去除氨氮。

设计特点：内置高效生物弹性填料，又具有水解酸化功能，同时可调节成为O级生物氧化池，以增加生化停留时间,提高处理效率。

该池设计为钢结构的箱体。

（5）Ｏ级生物处理池（生物接触氧化池）

设置目的：该池为本污水处理的核心部分，分二段，前一段在较高的有机负荷下，通过附着于填料上的大量不同种属的微生物群落共同参与下的生化降解和吸附作用，去除污水中的各种有机物质，使污水中的有机物含量大幅度降低；后段在有机负荷较低的情况下，通过硝化菌的作用，在氧量充足的条件下降解污水中的氨氮，同时也使污水中的COD值降低到更低的水平，使污水得以净化。

设计特点：该池由池体、填料、布水装置和充氧曝气系统等部分组成；该池以生物膜法为主，兼有活性污泥法的特点；池中填料采用弹性立体组合填料，该填料具有比表面积大，使用寿命长，易挂膜耐腐蚀不结团堵塞；填料在水中自由舒展，对水中气泡作多层次切割，更相对增加了曝气效果，填料成笼式安装，拆卸、检修方便；该池分二级，使水质降解成梯度，达到良好的处理效果，同时设计采用相应导流紊流措施，使整体设计更趋合理化；池中曝气管路选用优质ABS管，耐腐蚀；曝气头选用微孔曝气头，不堵塞 ，氧利用率高。

该池设计为钢结构的箱体。

（6）沉淀池

设置目的：进行固液分离去除生化池中剥落下来的生物膜和悬浮污泥，使污水真正净化。

设计特点：设计为竖流式沉淀池，其污泥降解效果好；采用三角堰出水，使出水效果稳定；污泥采用气提法定时排泥至污泥池，并设污泥气提回流装置，部分污泥回流至A级生物处理池进行硝化和反硝化，也减少了污泥的生成，也利于污水中氨氮的去除。

该池设计为钢结构的箱体。

（8）消毒池

设置目的：二沉池出水流入消毒池进行消毒，使出水水质符合卫生指标要求，合格外排。

设计特点：消毒池内设计消毒装置，导流板，消毒设计投加二氧化氯消毒灭菌的消毒方式；该投加方式具有投加方便，简单安全等特点，经消毒后的水再排入市政污水管道或附近水域。

（9）风机

设置目的：供A/O级生化池、调节池中充氧曝气，搅拌、和污泥提升、污泥消化。

设计特点：风机设计选取用香港进口低噪声回转式鼓风机，该机具有体积小，噪声低，风量足，性能稳定可靠等特点。

（10）自动控制

 进行全自动控制运行。

六、工艺特点

（1）采用成熟的A/O生化处理工艺路线，具有良好的去除污水中的有机物和较好的脱氮功能，以满足排放标准的要求；

（2）具有较好的耐冲击负荷能力，以适应水质、水量变化的特点；

（3） 采用污泥前置回流硝解工艺，大大降低污泥的生成量；

（4）采用新型填料，挂膜快，寿命长，处理见效快；

（5）充分考虑二次污染产生的可能性，将其影响降低至最低程度；

（6） 采用集中控制、自动化运行，易于管理维修，提高系统可靠性、稳定性。
