一、应用场合：工业生产或制冷工艺过程中产生的废热，一般要用冷却水来导走。冷却塔的作用是将挟带废热的冷却水在塔内与空气进行热交换，使废热传输给空气并散入大气中。例如：火电厂内，锅炉将水加热成高温高压蒸汽，推动汽轮机做功使发电机发电，经汽轮机作功后的废汽排入冷凝器，与冷却水进行热交换凝结成水，再用水泵打回锅炉循环使用。这一过程中乏汽的废热传给了冷却水，使水温度升高，挟带废热的冷却水，在冷却塔中将热量传递给空气，从风筒处排入大气环境中。冷却塔应用范围：主要应用于空调冷却系统、冷冻系列、注塑、制革、发泡、发电、汽轮机、铝型材加工、空压机、工业水冷却等领域，应用最多的为空调冷却、冷冻、塑胶化工行业。玻璃钢冷却塔耐腐蚀、强度高、重量轻、体积小、占地少、美观耐用，并且运输、安装和维修都较方便。因而被广 泛应用于国民经济各部门，对空调、制冷、空压站、加热炉及冷凝工艺等冷却水循环系统尤为适宜。

圆形逆流式玻璃钢冷却塔采用逆流式气热交换技术，填料采用优质的改性聚氯乙烯波片，以扩散淋水面积；通过旋转布水方式，实现布水均匀，增强冷却效果，使其更加运行可靠、耐用、装配方便。

结构特征

（1）塔体：型线合理，气流平稳，材质优良，色彩鲜艳，表面胶衣树脂内含有抗紫外线剂，耐老化，强度高，重量轻，耐腐蚀。下塔体按订货要求，可配有溢水、排污、自动给水管，可由此处直接吸水，省去冷却池，上面装有防噪消声垫，有效降低了滴水声。

（2）填料：采用改性聚氯乙烯波片，横向增加了凸筋，水的再分配能力强，阻力小，热力性能好，耐高温70度、低温-50度，阻燃性好。

（3）旋转布水器及布水管：装有不锈钢球轴承，运转灵活可靠，水头低，布水均匀，采用铝合金或玻璃钢制成的布水管，管上安装收水板，克服了飘水现象。

（4）风机：由清华大学工程力学系根据系列冷却塔参数设计的低噪声、高效率风机，铝合金板翼型或玻璃钢叶片、噪声小、效率高。

（5）电机：由清华大学电机系在Y型系列安装尺寸的基础上，为冷却塔设计的低噪声节能电机、密封防水性能好、耐高温、效率高、噪声小。

（6）减速装置：采用了涤纶纤维增强氯丁橡胶动力带传动，耐高温、效率高，遇水不伸展，克服了打滑现象，噪声很小。

（7）吸声设施：超低噪声型冷却塔在进风口外增加了带吸声材料的屏蔽，并在上下两部装有吸声栅，以达到最大的降噪效果。在上塔体出风口安装了带吸声材料的喇叭口屏蔽及吸声栅，降低了风机及电机传出来的噪声。

（8）进风窗：装有玻璃钢百叶片，减少飘水，气流阻力小，特别适合北方地区及全年都需要使用冷却塔的单位。

（9）支架：所有风机、填料、进风窗、塔体等处钢支架为装配式，镀锌或涂漆防腐。紧固件都采用镀锌或不锈钢螺栓。

横流式玻璃钢冷却塔采用两侧进风，靠顶部的风机，使空气经由塔两侧的填料，与热水进行介质交换，湿热空气再排向塔外。填料采用两面有凸点的点波片，通过安装头使点波片粘结成整体，以提高刚性，两面的凸点还可避免直接滴水，因此提高了水膜形成能力，填料尾部设有收水措施。

产品特长:

   1、节省空间，结构轻型化

采用专为本系列冷却塔设计的高效热交换填料，其换热面积大幅度提高，与原HBLD系列及原HBLCD系列相比，其占地面积大幅度下降，由于结构设计的优化及采用钢结构，运转重量也大大降低。

   2、节省电力

采用通风阻力小的填料和由清华大学专为冷却塔设计的机翼型玻璃钢高效风机，从而减小所配用的电机功率，超低噪声型采用的电机功率更小，更节省电力，也可根据用户的要求，配用双速电机来节电。

   3、运转噪声极低

   采用清华大学专为冷却塔而设计的FRP材质的机翼低噪声轴流式风机和专为冷却塔而设计的低噪声电机，从而降低了冷却塔的运转噪声。超低噪声系列冷却塔的运转噪声更低，全面符合环保要求。若配用双速电机，在夜间低速运行时，还能使噪声再下降2-3dB(A),用户需要双速电机应在订货时单独提出要求。

   4、良好的耐腐蚀性

   塔体、水槽及面板均采用具有良好耐腐蚀性能的FRP材质，并在胶衣树脂中加有光稳定剂，具有良好的抗老化性能，经久不变色。塔体钢结构件在加工后采用镀锌处理，提高冷却塔的耐腐蚀性能，在正常使用寿命内，不需另外防腐。

   5、组合方便

   可采用组合方式来满足不同工况的要求，用户也可根据场地情况进行决定组合，并可根据用户的建筑物特点，调整冷却塔的外观。如用户场地十分有限。我公司也可针对用户的特殊要求进行设计，满足用户对热力性能及噪声的要求。

   6、维护方便

   本系列冷却塔为组合式设计，相邻冷却塔空气室相互隔开，可在冷却塔正常运转的前提下，进行维护检修，清洗填料、积水管和水箱的工作更加方便。

产品结构：

（1）面板：玻璃钢材质，表面光洁美观，耐腐蚀，防老化。

（2）填料：为改性聚氯乙烯双向点波片，热力性能好，气流阻力小，刚性好，耐热75℃、耐寒、阻燃。

（3）风机：叶片材质为合金铝板。风机气动力合理、风量大、效率高、噪声低、耐腐蚀等特点。

（4）电机和减速机：为外协设备。

（5）布水槽：玻璃钢材质，配水均匀，超低噪声型有盖板可蔽光，防杂物飞入，减少溅水声。

（6）消声罩：玻璃钢材质，内粘空腔式阻燃型聚氯乙烯薄膜消声材料。

（7）百叶窗：玻璃钢材质，可防水溅出，并可使进塔气流均匀。

（8）水箱：玻璃钢材质，起集水作用，设有自动补充水设施，可闭路循环直接吸水。

（9）骨架：为折边型钢组装结构，刚性好，重量轻，运输、安装方便，热镀锌防腐。

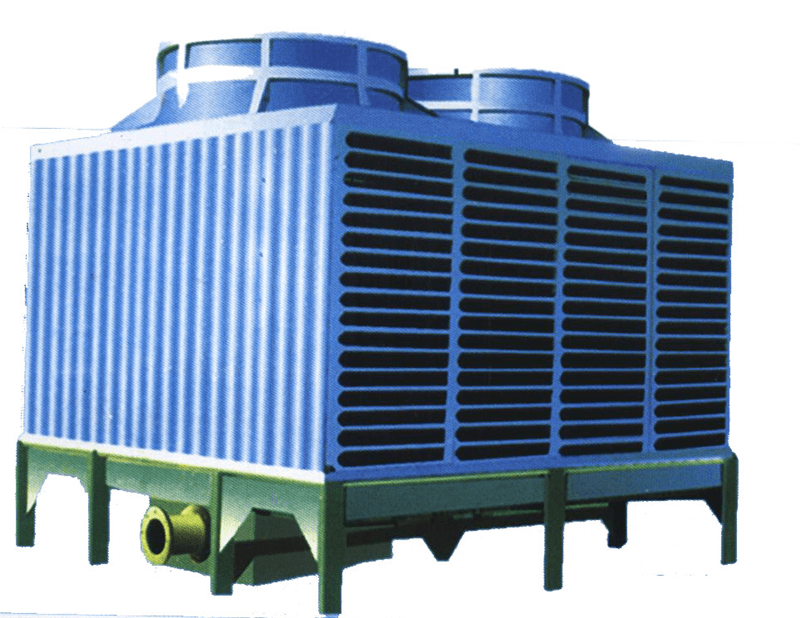

方形逆流式玻璃冷却塔是机械工业部第四设计研究院设计的节能型新产品。该产品应用了四院获得的"节能型玻璃钢冷却塔”专利，特别是冷却塔风机配有变扭矩离极双速电机，当气温较低时（例如晚上），电机开低速，冷却塔噪声可低3-5dB(A)。

此外用双速电机节能显著，经测算，多台冷却塔配单速电机时，虽然在空气湿球湿度低时可停部分电机节电，但仍比用双速电机多耗电40%（以年计）。

本产品还应用了四院获得的国家专利“方形逆流式冷却塔用斜梯形波填料片”，经北京水科院和佛山实塔测试，其热力、阻力特性均优于其它填料。电机、风机均配套供应，需本公司派员工到现场安装或技术指导。

产品型号说明:

方形逆流式冷却塔有三大系列、九种型号、九十个产品.

结构特点：

   （1）填料：采用四院专利产品--斜梯形波填料片，横向增加了凸筋，水的再分配能力大，阻力小，热力性能好，耐高温70℃，耐低温-50℃，阻燃性好。

   （2）电机：清华大学电机系设计，四院专利产品一变扭矩变极低噪声节能电机，密封防水性能好，耐高温、效率高、噪声小。

   （3）减速装置：功率≤11/5.5KW的减速装置，采用涤纶纤维增强氯丁橡胶动力带传动，耐高温、效率高，遇水不伸展，克服了打滑现象，噪声很小。功率≥15/7.5KW的减速装置，采用齿轮减速方式，电机安装在风筒外部。

   （4）风机：清华大学工程力学系根据本系列产品参数设计的低噪声、高效率、机翼形玻璃钢叶片，噪声小，效率高，叶片角度可调。

   （5）收水及布水装置：采用反射型低压喷嘴，对于小塔采用单旋流喷嘴，布水均匀、水压小。所设收水装置，可使飘水损失下降到0.01%。

   （6）吸声设施：超低噪声型冷却塔在上塔体出风口上面安装了带吸声材料的屏蔽及吸声栅，以达到最大的降噪效果。

   （7）吸声设施：超低噪声型冷却塔在上塔体出风口上面安装了带吸声材料的屏蔽及吸声栅，降低了风机及电机的噪声。对于小塔设蘑菇型吸声栅。

   （8）滴水降噪垫：对低噪声及超低噪声型冷却塔，专门设计了透水性好的消声垫，其下设有一层斜波片，大大降低了滴水噪声。

   （9）检修平台：塔顶花纹钢板检修平台，便于维护及安装。

   （10）下塔盘：浅水盘及深及深水盘的冷却塔设有下水盘，供存水用。根据订货要求，可配溢水、排污、自动及手动给水管，可直接从下塔盘吸水。

   （11）支架：冷却塔钢支架，镀锌并涂环氧沥青漆防腐，紧固件都采用镀锌螺栓。
